LR型催化进料喷嘴

所属分类: 催化裂化产品
浏览次数:

LR型催化进料喷嘴安装于催化裂化提升管,通过将油品雾化为微小液滴后和催化剂接触来完成反应过程。

专业工程师
一对一服务
产品描述 Product Description
  LR型催化进料喷嘴安装于催化裂化提升管,通过将油品雾化为微小液滴后和催化剂接触来完成反应过程。

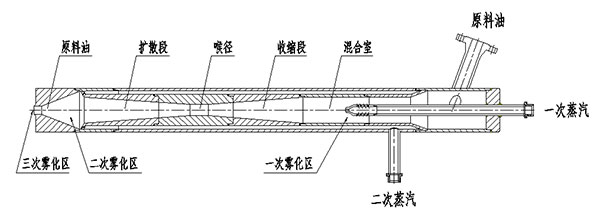

结构图

结构上采用两层空腔设计:内层空腔包括混合室、收缩和扩张段、稳压段;外层空腔为二次蒸汽入口,靠近喷嘴处周向开孔。切向进料,切向流动形成离心力和液膜,利于破碎成液滴。一次蒸汽在喉口之前。开直孔及周向孔;二次蒸汽在喉口后,开多排旋转孔及部分直孔。采用三种雾化机理:一次雾化 原料油旋转进料展成液膜,一次蒸汽喉口加速,将液膜剪切成液滴;二次雾化 二次蒸汽高速注入进一步破碎液,破坏壁面液滴滞留;三次雾化 气液混合物从扇形喷嘴高速喷出,高压气泡压力突降,迅速膨胀,破碎达到进一步雾化。

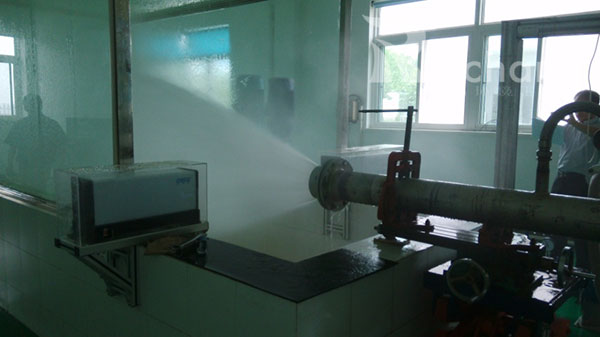

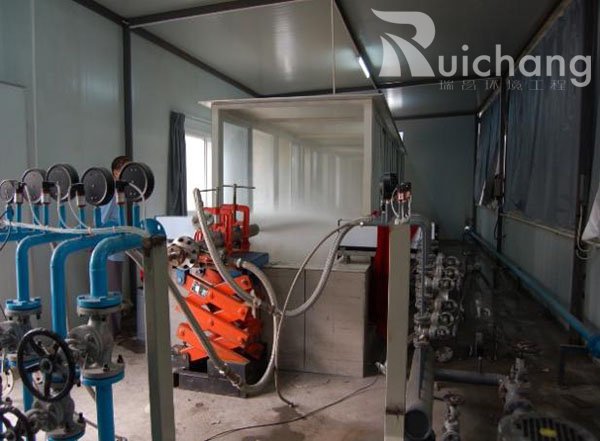

试验室照片
